Re: recherches testeurs possedant console avec sortie Vga

[neslou]

Bon..bah..la megadrive en direct sur un lcd de 23 pouces c est pas un scoop (en peritel).
J ai utilise un scaler video simple..pour aussi convertir le signal en vga.. ca marche pas (resolution trop faible)..
Le vendeur me demande de faire le test avec une console ntsc..qui sera mieux supportee par le scaler video et donc a priori mon ecran lcd?
Vous en pensez quoi vous? C est quoi le meilleur moyen que vous avez trouve pour brancher vos consoles old school sur lcd?

[spectro2]

De mon coté avec le SLG in a Box j'ai la possibilité de modifier via le scaler la résolution (640×480, 800×600, 1024×768, 1360×768) mais aussi le réglage de l'image (étirer ou rétrécir en largeur et en hauteur, déplacer dans tous les sens), un bouton en façade permet de faire une petite syncho qui ne fonctionne pas dans tous les cas.

Mais apparemment (si on n'a pas de limite de budget) la solution ultime est le XRGB

Si non j'ai une MD jap, une Snes Euro Switchée (PAL/NSTC-50/60hz) et une Supergrafx jap pour t'aider.

[neslou]

hummmm.. merci je viens de comprendre que j'ai encore beaucoup de choses à apprendre en vidéo..lol
Je pense que la console étant en 50Hz, l'upscale passe en 640*480 mais en 50Hz du coup ça ne suffit pas en entrée pour mon lcd (VGA minimum @60Hz et par exetension rends le SG1 inopérant..
Je vais voir pour modifier la megadrive du coup.
Merci spectro2.

[cyberxander]

Le vga c'est forcement en 60hz minimum ?

[neslou]

d'après ce que j'ai pu lire ça dépend de la résolution mais jamais en dessous de 60Hz.
Si quelqu'un peut clarifier le sujet ou nous orienter vers des liens sympas?
Je vais devoir switcher ma console megadrive afin de faire des tests.. mais encore une fois je n'ais pas le matos (rrrrhhhrrhrrr) donc je vais devoir attendre les livraisons.. J'ai appelé une boutique sur lyon pour espérer gagner du temps, et il m'a envoyé sur les roses le gars (pas le temps en ce moment   )

[FruBash]

http://fr.wikipedia.org/wiki/Video_Graphics_Array

Salut, je me rappel d'un truc avec ces cables VGA certains n'ont pas toutes les broches fonctionnelles ...

Sur la rangée du milieu (3 rangées sur un VGA) certains écrans n'utilisent que quatre broches sur les Cinq . (14 sur 15)

http://www.theavguide.co.uk/AdvHTML_Upload/vgaplug3.jpg
Dans mon cas c'est la broche 9 qui pose problème si elle est reliée.

C'est tout bête mais certains Lcd sont fournis avec son câble dédié (Prise bleue et câble blanc) et j'en ai un autre noir qui est 'pareil' ...

Non! il à les quinze broches ; il est pas compatible avec tout les écrans et me pose des 'merdes' avec certaines résolutions....

Pareil pour les péritel certains posent problème .

[neslou]

En effet au dela de la frequence..le pinout est super important . Ainsi la peritel tout comme le conbecteur db15 du vga.

[neslou]

Bon je viens de faire un test avec la Neo-Geo X.... ça marche du tonnerre!!!
Ecran LCD Led Samsung SyncMaster T23B350.

Ne tenez pas compte de la piètre qualité des photos, c'est du vite fait...

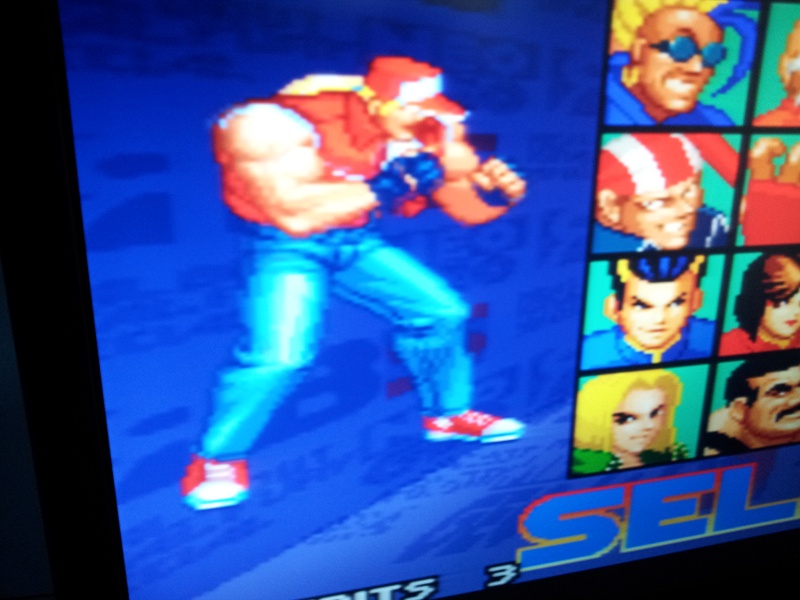

En VGA, avec le Neslou SG1 sur Off :


En VGA, avec le Neslou SG1 sur ON, Ligne Scanline Fines :


En VGA, Avec le Neslou SG1 sur ON, Ligne Scanline Larges :


J'essayerais de faire une vidéo..

[Le Gil]

Tu as réussi à brancher la neo geo X sur du VGA. Alors là tu m'intéresses beaucoup !!!

[neslou]

oui, enfin la vidéo pour le moment, je vais voir pour sourcer le même adaptateur mais avec le son cette fois!
De plus en plus interessante cette neo geo x... avec le jailbreak et maintenant les scanlines...hehe...ca devient vraiment sympa d y jouer..

[neslou]

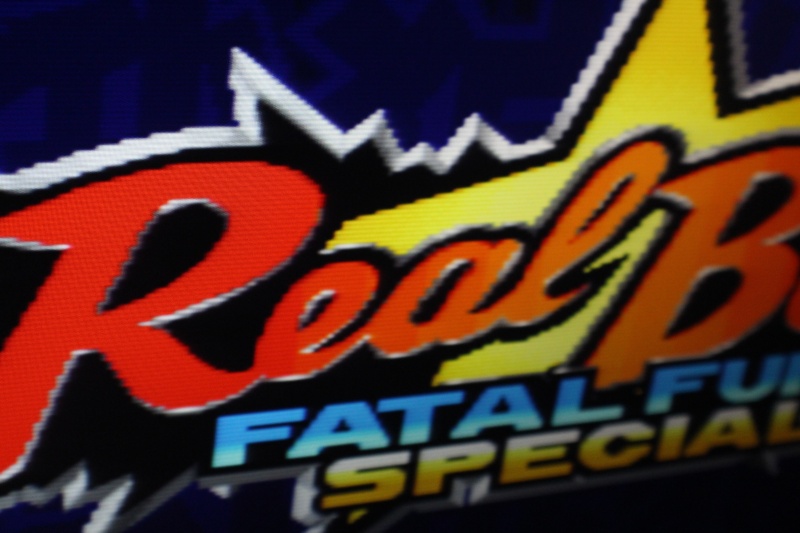

D'autres clichés sur le doc station cette fois et avec des photos qui montrent bien que nous sommes sur neo geo X avec le jeu inclus "Real Bout Fatal fury"

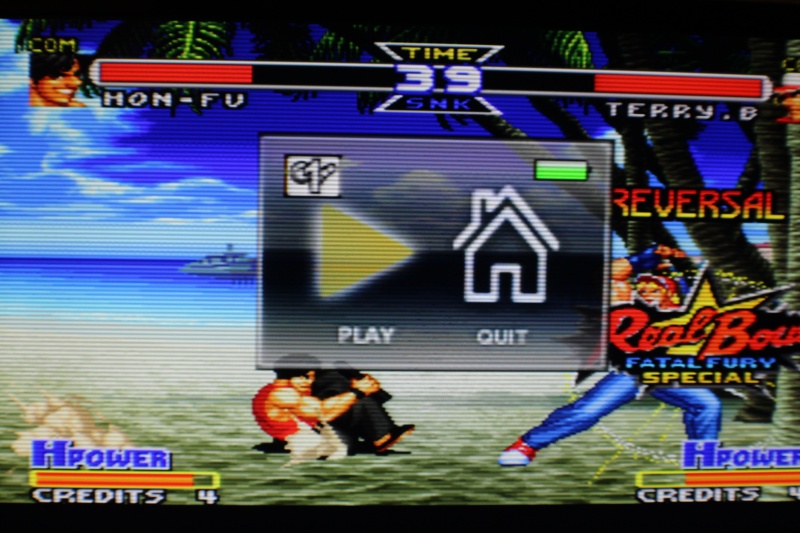

Au menu :


Menu toujours :


Encore le menu :
...PB d'upload des photos pour le moment.. je continuerais plus tard..

[spectro2]

Super Neslou !
Quel montage as tu fait ? Tu es passé par quel scaler ?
Si tu pouvais nous faire une photo du matos

[neslou]

Salut Spectro,
J'ai utilisé un convertisseur mini HDMI vers VGA (du genre de ceux utilisé pour les tablettes ou appareil photo numérique) d'où le fait qu'il n'y ait pas de son pour le moment..
Le Neslou SG1 bien entendu :-)
Deux cables VGA acheté la peau des fesses au supermarché du coin lol...
J'ai un problème pour uploader les photos en ce moment...

[cyberxander]

Des scanlines pour la neo geo x, :bave: !

J'ai trouvé cet adaptateur mini hdmi vers vga, avec un line out sur prise jack pour l'audio ! http://www.ebay.fr/itm/like/281120643225?lpid=97

[neslou]

Malheureusement des convertisseurs il y en a toute une ribambelle... Je viens d'en prendre un pour tester... on verra bien.
Merci pour le lien.
P.S : le mien est un StarTech.com MNHD2VGAE :
Convertisseur

Suite des images..


Et enfin In Game (lignes fines):


In Game (Lignes plus épaisses):

[Le Gil]

Mon rêve en train de devenir réalité. C'est dingue la différence de prix entre le convertisseur de Neslou et celui proposé par Cyberxander.

[neslou]

Y a de tout sur le marché et attention même si mon adaptateur fonctionne, je n'ais pas le son
On va faire des tests et en essayer plusieurs comme ça, on élira le convertisseur avec le meilleur qualité / prix..
Tu vas pas tarder à recevoir le Neslou SG1 au fait Le Gil...

[Le Gil]

Voici mon test du Neslou SG1

On ne peut pas critiquer le look du prototype vu qu'il n'y a pas de boîtier.
J'ai comparé la bête avec un scanline generator fabriqué à ma demande par Rax.

Le Neslou SG1


Le SG de Rax


Première remarque, il y a un réglage de plus qui est le VSYNC sur le SG1.

Le produit est solide, les soudures sont propres et comme l'on dit les autres testeurs, quelle classe d'avoir son nom/site internet imprimé sur le circuit imprimé.

Voici mes essais sur Street Fighter 2X sur un écran LCD sony Bravia qui commence à dater un peu... La console est une Dreamcast euro avec un câble VGA fait maison par Cabou.

Test du Neslou SG1

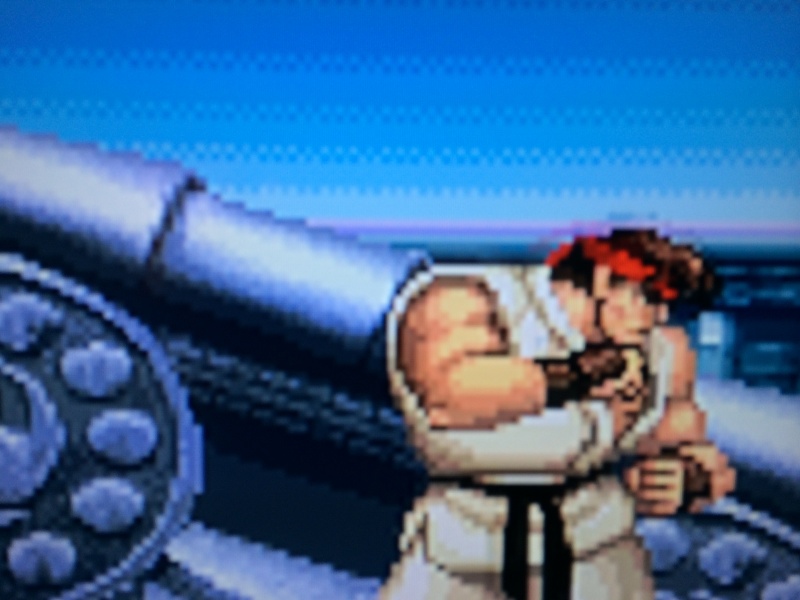

• tous les boutons en OFF

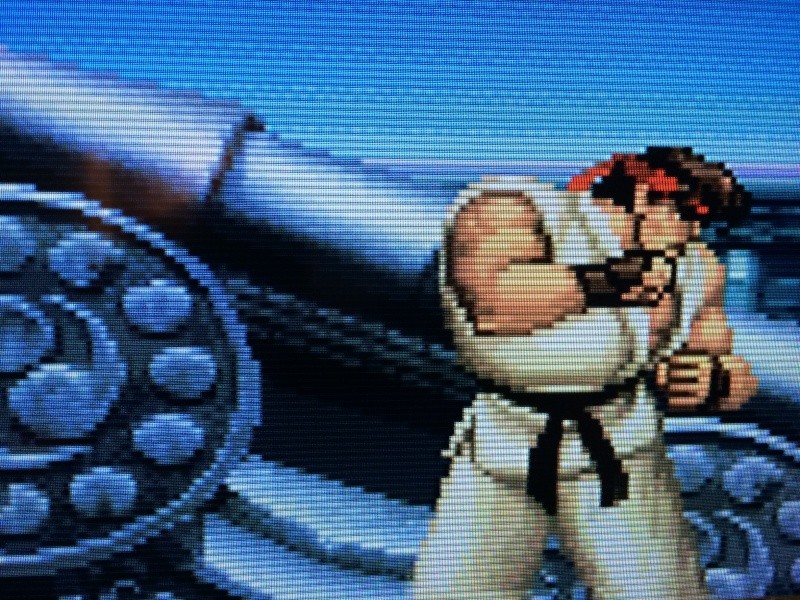

• ON + ODD

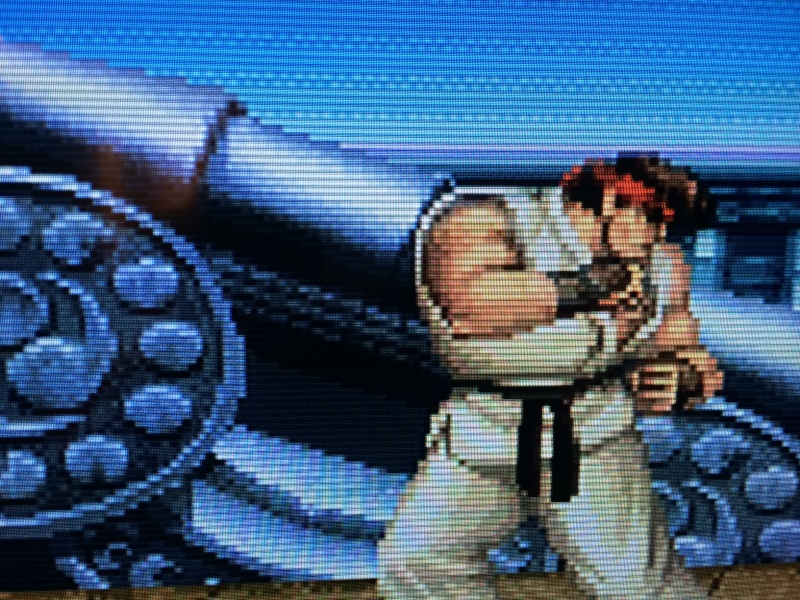

• ON + EVEN

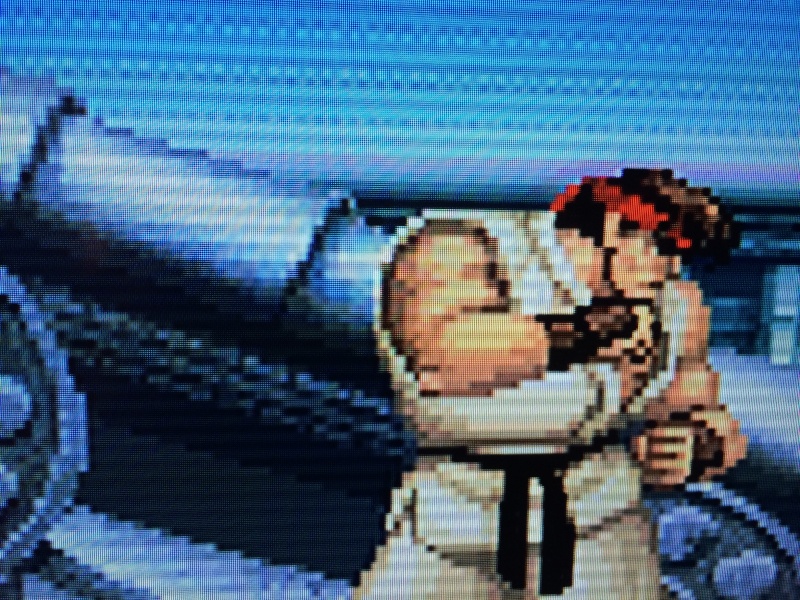

• ON + EVEN + WIDTH


• ON + ODD + WIDTH


NB : La mise en marche du VSYNC ne peut pas se transcrire par photo, car cette fonction simule un balayage des lignes. Plutôt habitué à des lignes fixes, je n'ai pas plus apprécié que ça cette option.

Comparaison avec le SG de Rax avec les mêmes options

• Boutons OFF


• EVEN


• ODD


• EVEN (fines)


• ODD (fines)


Ma conclusion :
Dans les deux cas, la luminosité de l'écran diminue dès lors que l'on active le SG.
Les lignes du Neslou SG1 sont moins prononcées que celle de mon autre SG.

EDIT : J'ai pu retester le SG1 et modifier les potards RGB et j'ai constaté une nette différence entre les différents réglages. En fait, j'avais réutilisé le SG1 pour ma neo geo X et je trouvais l'image très orangée. J'ai donc rebranché le SG1 sur ma dream et ai changé les réglages afin d'obtenir une couleur identique à l'originale.

Mon Nouveau bilan :
Vu la qualité du produit, le rendu bien fin des lignes et des couleurs non altérées, j'ai mis de côté mon ancien générateur qui avait des faux contacts et je ne jure que par le SG1 désormais.

[neslou]

Merci pour ce retour gil..depuis mon telephone..la qualite graphique du sg de rax est meilleure...sais tu de quel model il s agit?

[Le Gil]

Non je ne sais pas et à vrai dire je n'ai pas trop envie de le démonter (il souffre de quelques faux contacts que je ne veux pas amplifier).

[neslou]

Pas de soucis...je ne te demanderais jamais de faire ca..lol...

[Le Gil]

Je te fais un test avec Soulcalibur la semaine prochaine si tu le souhaites.

[neslou]

Je suis plus 2d... trop vieux sans doute..en revanche si tu peux juste indiquer ton branchement.
Ta console etc....

[Le Gil]

Je suis plus 2d... trop vieux sans doute..en revanche si tu peux juste indiquer ton branchement.
Ta console etc....

EDIT de mon test

[neslou]

J'ai reçu ce matin le convertisseur Mini-HDMI vers VGA commandé sur eBay..
Le vendeur ne veut pas négocier les frais de ports en cas de commande groupée (donc environ 8€ de port par convertisseur à 3 Euros lol)
Premier Bilan, ça marche du tonnerre et je crois même que la partie vidéo semble mieux que celui que je possède).
En revanche sur le son, il y a un léger bruit sur le Haut Parleur..
J'essaierais de faire une vidéo avec son quand ce sera plus calme à la maison lol..
Une idée pour les jeux à tester sur la NGX pour bien tester le son (et la vidéo du coup)
Bonne journée.
